Léptetőmotorok

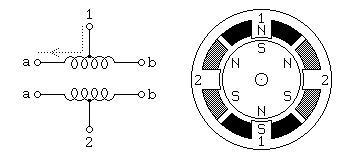

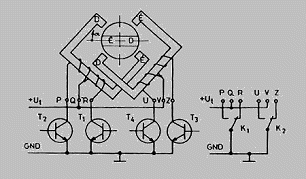

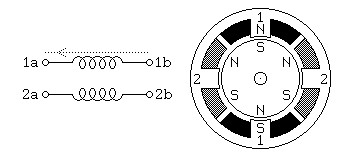

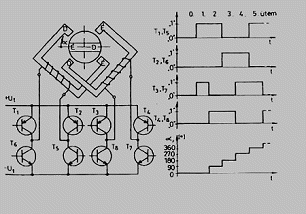

(Unipolar és Bipoláris Step motorok)

Módosítva: 2005.02.21.

A motorok választéka folyton változik, bővül. A már elfogyott motorokból is jöhetnek újak, ezért érdemes időről-időre a listát meglátogatni!

Választék:
(kattintson a képekre a nagyításhoz!)

8 kivezetéses, 2 fázisú motor lehetséges bekötései

Unipoláris elkötés menete:
A tekercsek sorba kötésénél ügyelni kell, hogy azonos fázishoz tartozó tekercseket kössünk sorba és megfelelő végeket (ellengerjesztés veszély)!
Leírás hiányában kísérlettel állapítható meg!

Kiválasztunk egy tekercset és ehhez keressük a párját.
A kiválasztott tekercs mindkét végét beazonosítjuk (Ohm méréssel).
Bejelöljük az egymáshoz tartozó végeket (1 tekercshez 2 vég tartozik, összesen 4×2 vég lesz)!
A kiválasztott tekercset egyenárammal meggerjesztjük és feljegyezzük a polaritást.
Engedjük, hogy a forgórész beálljon a helyére!!!
Megkeressük azt a másik két véget, amit ha meggerjesztünk ugyan így, akkor a forgórész nem mozdul el!!!
Ne felejtsük el, hogy egy tekercset kétféle polaritással is meg lehet gerjeszteni (mindkettőt ki kell próbálni, és csak az egyik polaritású gerjesztés lesz a jó)!
Ha a teszt alatt kimozdult a forgórész, akkor az elsőre kiválasztott tekercs eredeti polaritásával vissza kell ugratni és így próbálni a következő tekercset (vagy polaritást)!
Ha meg van a párja amit ha meggerjesztünk nem mozdítja ki a forgórész, akkor az egyik "+" végét a másik tekercs "-" végével összeköthetjük!
Ha az így összekötött páros két szélső végére gerjesztést adunk (sorba kötve), a motornak erősen pozícióban kell állnia (kézzel próbáljuk meg kimozdítani).
Ha a két tekercset rosszul kötöttük össze (szembegerjesztve), akkor a motort viszonylag könnyű kimozdítani (a két tekercs gerjesztése lerontja egymást)!

Elérhető CNC felbontás számítási példa:

Meghajtás közvetlenül M8-as menetes szárral, 60Step/fordulatos motorral (pl. SPA52/60), egészléptetéses vezérlés mellett (pl. Hobby Firmware):
M8-as menetes szár menetemelkedése 1.25mm/fordulat=> 1.25/60=0.0208333mm/Step (ez a legkisebb programozható elmozdulás)!
Tehát az elméleti KCam4 beállítás 1/0.020833=48 Step/mm (1 mm-es elmozduláshoz 48 motorléptetés szükséges). A pontos elmozdulást mérésekkel kell finomítgatni.

Ugyanez a meghajtás fél léptetésű (120 Step/fordulat) vezérlés mellett (pl. Profi Firmware), kétszeres felbontást (0.01042mm/Step az az 96 Step/mm-t) eredményez.

Menetemelkedések Metrikus menetek esetén:

A motorok korlátozott mennyiségben megrendelhetőek!
A motorok bontottak, de jó állapotúak! A fogaskerekeket kopottnak kell tekinteni (szükség esetén lehúzandóak, változó minőségűek). Direkt meghajtás esetén, gumicsöves kuplung alkalmazása mellett maradhatnak a fogaskerekek (sőt megcsúszás ellen kifejezetten ajánlott)!

Megrendelés (léptetőmotorok) ezzel az e-mail-el kérhető! Megrendelése esetén, kérem adja meg a motor(ok) típusát (esetleg sorszámát), darabszámát és a szállítási hely pontos postai címét, valamint a fizetés módját (Banki átutalás v. utánvétel).

Posta és csomagolási költség (pl: 3 db esetén):
Banki átutalással: +1200Ft
Postai utánvétellel: +1700Ft

Banki átutalás esetén:
Szállítás ajánlott csomagként postával.
Számlaszám (Erste Bank):
Magi István
116000060000000010446025

Egy szerelési javaslat:
Amennyiben ki kell cserélni az összehúzató csavarokat (pl: hosszabbra), nem szabad egyszerre kiszedni mind a négyet! Csavarok nélkül az erős állandó mágnes az armatúrát magához rántja és utána nagyon nehéz újra középre bejátszani! Csavar csere esetén, egyesével, egymás után kell kicserélni.

Információs CD más vezérlőkről és motorokról, valamint részletes leírás és fényképek e motor felhasználásáról!
